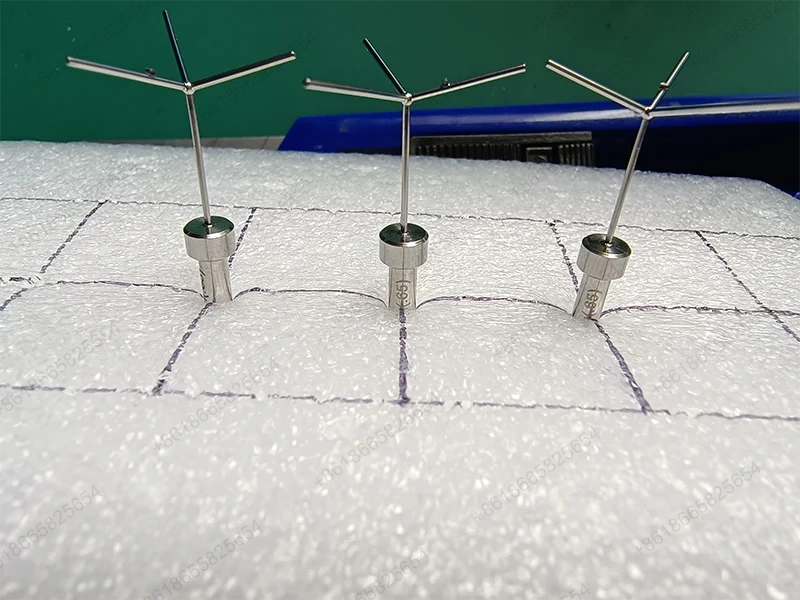

Komponen Mesin Ketepatan

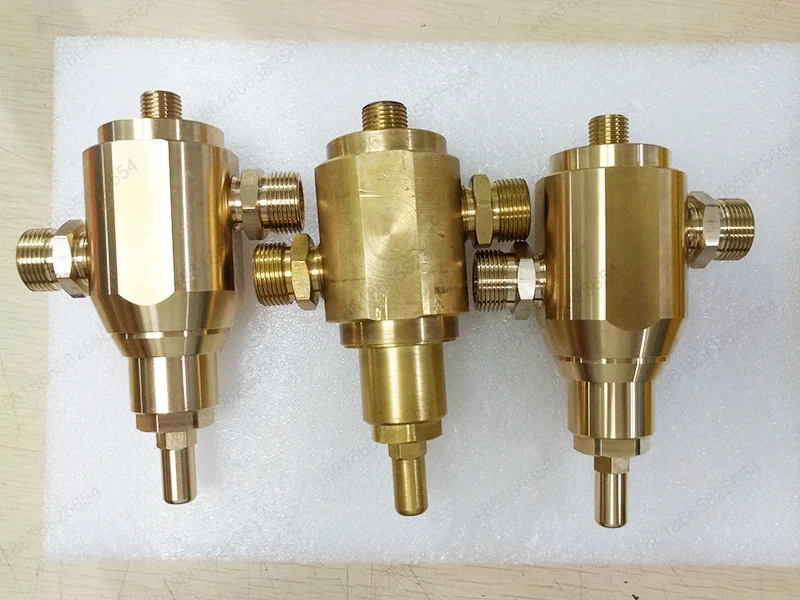

Sanluo Precision ialah pengeluar dan pembekal utama Komponen Mesin Ketepatan di China, memfokuskan pada pembuatan pemasangan komponen bermesin ketepatan dan menyediakan perkhidmatan yang sistematik. Pemesinan yang tepat selalunya diperlukan untuk bukan sahaja memenuhi ketepatan lukisan reka bentuk tetapi juga mengemukakan keperluan yang lebih khusus untuk kerjasama, pemasangan dan fungsi keseluruhan pelbagai komponen. Syarikat itu boleh menyediakan perkhidmatan Komponen Bermesin Ketepatan tersuai untuk blok injap hidraulik, mekanisme penghantaran, lekapan automatik, dsb., dan menyokong penyesuaian bahagian yang kompleks dan sukar.

Hantar Pertanyaan

Penerangan Produk

Pemikiran Reka Bentuk Sistematik

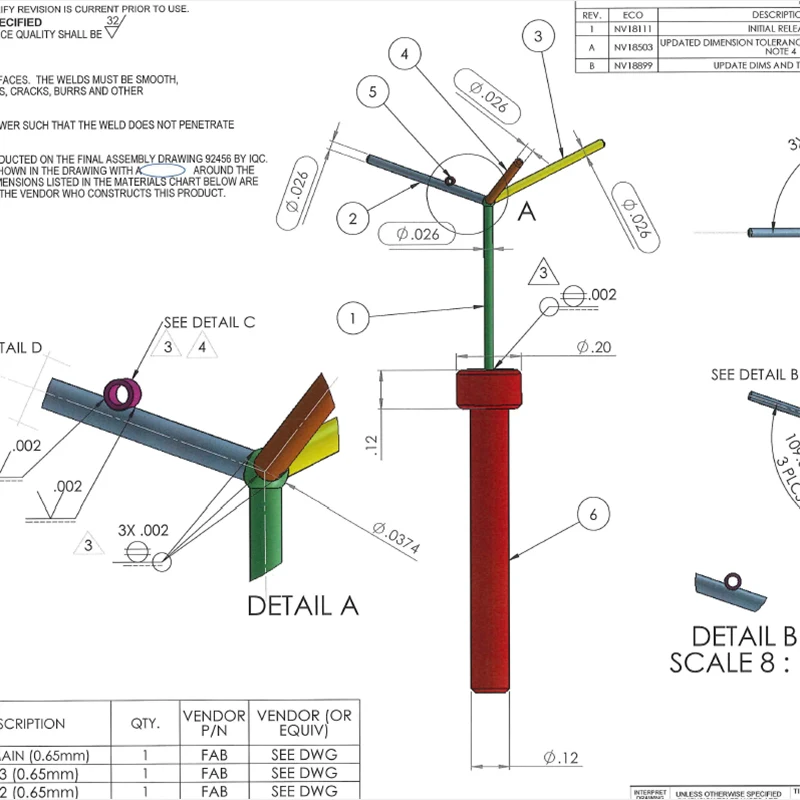

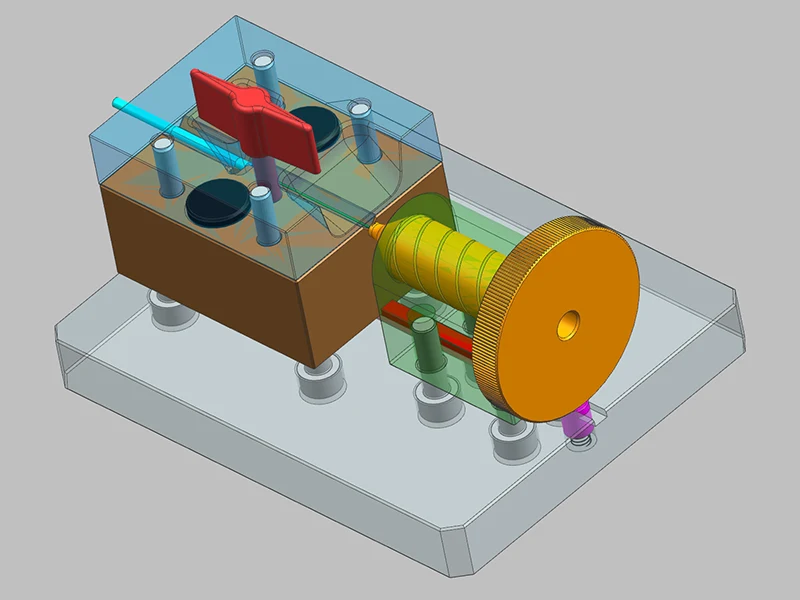

Sebelum mengeluarkan Komponen Mesin Precision, kilang pemprosesan Sanluo Precision menggunakan SolidWorks atau CATIA untuk melengkapkan simulasi pemasangan 3D dan mengenal pasti masalah yang berpotensi seperti gangguan, pelepasan dan tekanan terlebih dahulu. Skim pemprosesan datum bersatu diguna pakai untuk permukaan mengawan, lubang kedudukan dan satah datum untuk memastikan ketepatan kedudukan. Untuk bahagian mengawan, kaedah pemasangan terpilih (mengawan mengikut dimensi sebenar) atau kaedah pemprosesan kumpulan (parameter proses yang konsisten untuk kelompok yang sama) digunakan untuk memastikan kebolehtukaran. Kesesuaian lubang aci mengawan utama ialah H7/h6 (kesesuaian peralihan), ketepatan jejaring gear ialah gred 6-7 (GB/T 10095), keserasian perumah galas ialah 0.01mm, dan muat sambungan benang ialah 6H/6g.

Ketepatan Dimensi Stesen Kerja Komponen Bermesin Kepersisan

Ketepatan Dimensi	OD	ID	T（C）	DP	SW
Unit:±/mm	0.005	0.002	0.002	0.002	0.002
Ketepatan Geometri	Kebulatan	Keserasian	Kelurusan	silinder	simetri
Unit:±/mm	0.002	0.004	0.002	0.004	0.002
Kapasiti Pengeluaran	1~999999 pcs	1~999999 pcs	1~999999 pcs	1~999999 pcs	1~999999 pcs
Kitaran Pengeluaran	3-20 hari	3-20 hari	3-20 hari	3-20 hari	3-20 hari

Perhimpunan dan Pengesahan Ujian

Terdapat bengkel pemasangan profesional untuk Komponen Mesin Ketepatan, yang menggunakan peralatan perkakas seperti sepana tork, mesin pemasang akhbar dan instrumen penjajaran, dan melaksanakan kad proses pemasangan dengan ketat. Gangguan pemasangan galas dikawal dalam lingkungan 0.005mm hingga 0.015mm, dan pemasangan panas atau sejuk digunakan untuk mengelakkan kerosakan pada permukaan mengawan. Kelegaan meshing gear dilaraskan antara 0.15mm dan 0.35mm semasa pemasangan gear, dan titik sentuhan diperiksa dengan kaedah pewarnaan, dengan lebih daripada 60% dalam arah panjang gigi dan lebih daripada 40% dalam arah ketinggian gigi. Ujian kefungsian dijalankan selepas pemasangan komponen selesai, termasuk ujian tanpa beban bagi mekanisme penghantaran (bunyi, getaran, kenaikan suhu), ujian tekanan sistem hidraulik (menahan tekanan kerja selama 30 minit), dan ujian keketatan udara (pengesan kebocoran spektrometer jisim helium, kadar kebocoran ＜10⁻⁶Pa·m³/s).

Aplikasi Industri dan Perkhidmatan Tersuai

Sebagai pembekal profesional Komponen Bermesin Ketepatan di China, kami menyediakan perkhidmatan terutamanya untuk aplikasi mewah seperti pengurang sendi robot industri (pengurangan harmonik, pengurang RV, ketepatan penghantaran ＜1 minit arka), lekapan pneumatik peralatan semikonduktor (ketepatan kedudukan ±0.01mm, kebolehulangan ±0.005mm, komponen pengimbangan mesin CT dinamik, gred mesin 5 mm) ＜0.5mm/s), dan pemasangan pemacu elektrik kenderaan tenaga baharu (bunyi pasangan gear ＜65dB, kecekapan ＞96%). Bermula dari pengeluaran percubaan satu keping kepada pengeluaran besar-besaran, kapasiti pengeluaran tahunan ialah 50,000 hingga 500,000 set, memenuhi keperluan skala yang berbeza dan menyediakan pelanggan dengan perkhidmatan pemesinan tepat tersuai serba lengkap. Ia menjimatkan masa untuk pelanggan dan memastikan kestabilan dan kebolehpercayaan sistem.

Parameter Teknikal Peralatan Komponen Bermesin Ketepatan

Kategori Parameter	Butiran Parameter
Model Peralatan	KRONOS S 250
Kedudukan Teras	Menyediakan pengisaran ketepatan untuk bahan kerja kecil, menggabungkan kelajuan dan ketepatan pemesinan
Kapak CNC	/
Kapasiti Pengisaran	Julat diameter 1.5-35 mm, panjang pengisaran terjun 245 mm
Sistem Roda Pengisaran	Kelajuan roda pengisaran 8,000 rpm, kuasa motor utama 11 kW
Struktur Peralatan	Susun atur mendatar, pemasangan lantai, berat 6,700 kg
Ketepatan Utama	Pengisaran berketepatan tinggi
Kelebihan Teras	Dilengkapi dengan penyelesaian automatik standard dan sokongan perisian pintar
Aplikasi Biasa	Komponen Mesin Ketepatan, dsb.

Kategori Parameter	Butiran Parameter
Model Peralatan	OC-24BR-200 (CNC 3 paksi)
Kedudukan Teras	Pengisaran suapan melintang spesifikasi pengisaran automatik kitaran tunggal
Kapak CNC	CNC 3 paksi (CNC 1 paksi untuk suapan slaid bawah + CNC 2 paksi untuk pembalut roda pengisaran)
Kapasiti Pengisaran	Julat pengisaran φ1-φ100 mm
Sistem Roda Pengisaran	Saiz roda pengisaran φ610 x 205(255) x φ304.8 mm, kelajuan linear 2,000-2,700 m/min
Sistem Roda Panduan	Saiz roda pemandu φ305 x 205(255) x φ127 mm, kelajuan 10-250 rpm (perubahan kelajuan tanpa langkah)
Sistem Kuasa	Motor gelendong 15kW (22kW pilihan); motor aci balas 1.5kW (2.2kW pilihan)
Ketepatan Utama	Kebulatan sehingga 1μm, silinder sehingga 1μm
Sokongan Automasi	Dilengkapi dengan peranti pemunggahan dan pemunggahan serta sistem pengukur dimensi automatik
Aplikasi Biasa	Komponen Mesin Ketepatan, dsb.
