Penggerudian Mikro Laser

Sanluo Precision ialah pengilang profesional dan pembekal penggerudian mikro laser di China, dengan pengalaman selama 18 tahun dalam teknologi pemprosesan lubang mikro ketepatan, menyediakan pelanggan dengan perkhidmatan pemesinan sinar laser berkualiti tinggi. Ia menawarkan perkhidmatan pemesinan mikro ketepatan tersuai profesional untuk pembungkusan elektronik, kateter perubatan, peranti penapis dan bidang lain, dan menyokong penyesuaian bahagian yang kompleks dan sukar. Ia menyedari pemprosesan ketepatan lubang kecil peringkat mikron, lubang dalam, lubang berbentuk khas dan lubang tatasusunan, memenuhi sepenuhnya keperluan ketat pelbagai industri untuk penggerudian mikro laser.

Hantar Pertanyaan

Penerangan Produk

Teknologi Pemprosesan lubang mikro

Teknologi penggerudian mikro laser yang diguna pakai oleh kilang pemprosesan Sanluo Precision menggunakan pancaran laser tenaga tinggi untuk memfokus dan menggerudi lubang. Prinsip penggerudian: Laser memanaskan bahan dengan serta-merta ke takat didihnya, bahan mengewap untuk membentuk lubang, dan gas tambahan meniup bahan cair. Julat diameter lubang: φ10-500μm, diameter lubang minimum φ5μm. Nisbah diameter kedalaman: ≥20:1, kelebihan ketara dalam pemprosesan lubang dalam. Jenis lubang yang pelbagai: lubang bulat, lubang persegi, lubang berbentuk khas, secara langsung dibentuk oleh laser. Kualiti dinding lubang: tirus ≤2°, kebulatan ≥95%, kekasaran permukaan dinding Ra0.5-2μm. Kelajuan lubang tunggal: 0.01-1 saat, kecekapan tinggi dalam pemprosesan batch lubang tatasusunan. Bahan yang berkenaan: logam, seramik, kaca, plastik, bahan komposit semuanya boleh digerudi.

Ketepatan Stesen

Ketepatan dimensi	OD	ID	T（C）	DP	SH
unit:±/mm	0.002	0.001	0.005	0.002	0.001
Ketepatan geometri	Kebulatan	Keserasian	Kelurusan	silinder	Konsentrik
unit:±/mm	0.002	0.006	0.002	0.005	0.002
Kapasiti pengeluaran	1~999999 pcs	1~999999 pcs	1~999999 pcs	1~999999 pcs	1~999999 pcs
Kitaran pengeluaran	3-20 hari	3-20 hari	3-20 hari	3-20 hari	3-20 hari

Teknologi Pemprosesan Lubang Ketepatan

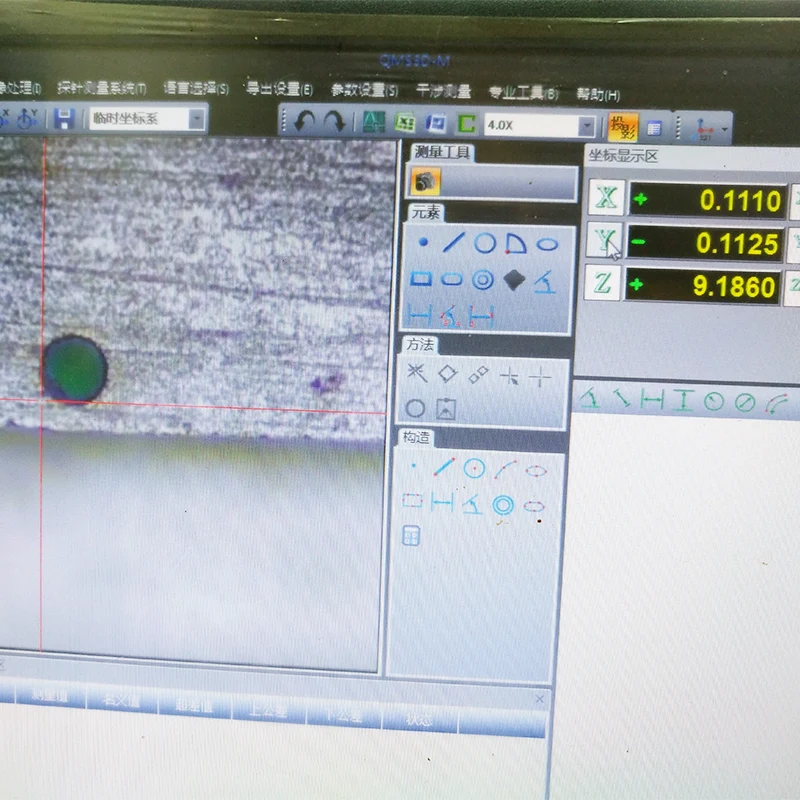

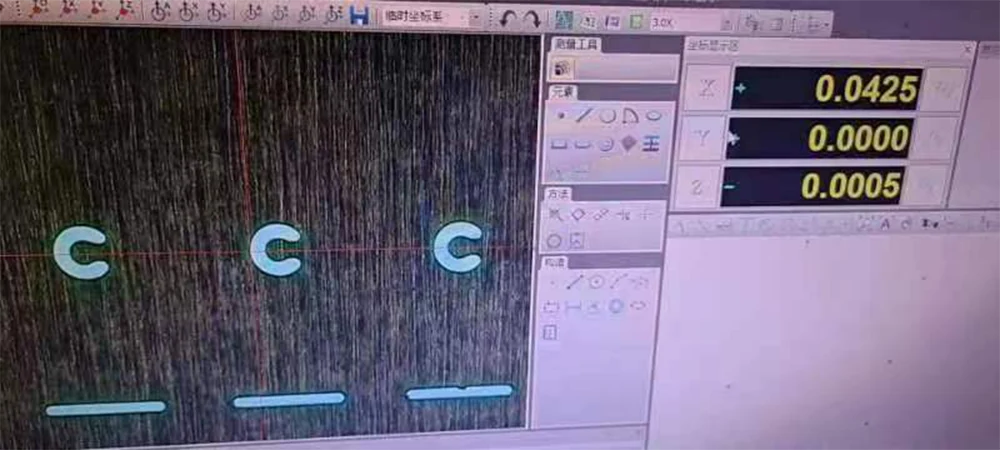

Sebagai pengilang profesional penggerudian mikro laser, Sanluo Precision telah memperhalusi dan mengoptimumkan proses tersebut. Penggerudian nadi tunggal: dilengkapkan dengan nadi tunggal, kelajuan pantas, sesuai untuk lubang φ<100μm dalam bahan nipis. Penggerudian berbilang nadi: superposisi berbilang nadi, diameter lubang φ100-300μm, kedalaman 5mm. Penggerudian lingkaran: pengimbasan lingkaran laser, diameter lubang besar φ300-1000μm, nisbah diameter dalam yang besar. Proses lubang lengan: mula-mula gerudi lubang panduan kecil, kemudian gerudi lubang besar dengan ketepatan tinggi. Kawalan parameter: kawalan tepat tenaga nadi, kekerapan, jumlah nyahfokus dan tekanan udara tambahan. Penggerudian tatasusunan: Kedudukan CNC untuk penggerudian kelompok, ketepatan padang lubang ±5μm, ketekalan diameter lubang <3%. Pengesanan dalam talian: Pemerhatian sepaksi CCD, julat laser untuk memastikan kualiti.

Medan Aplikasi

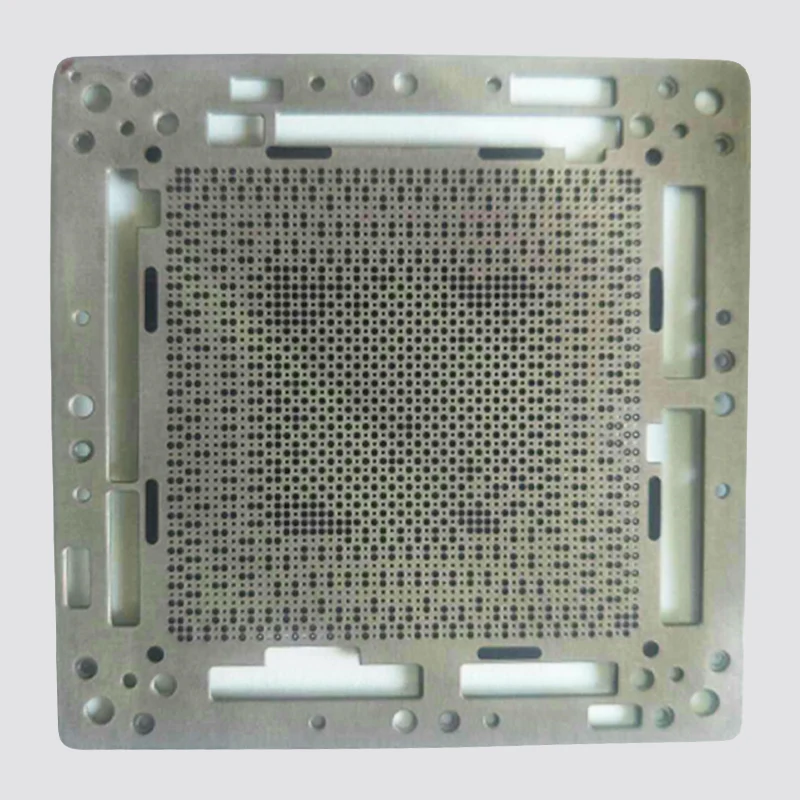

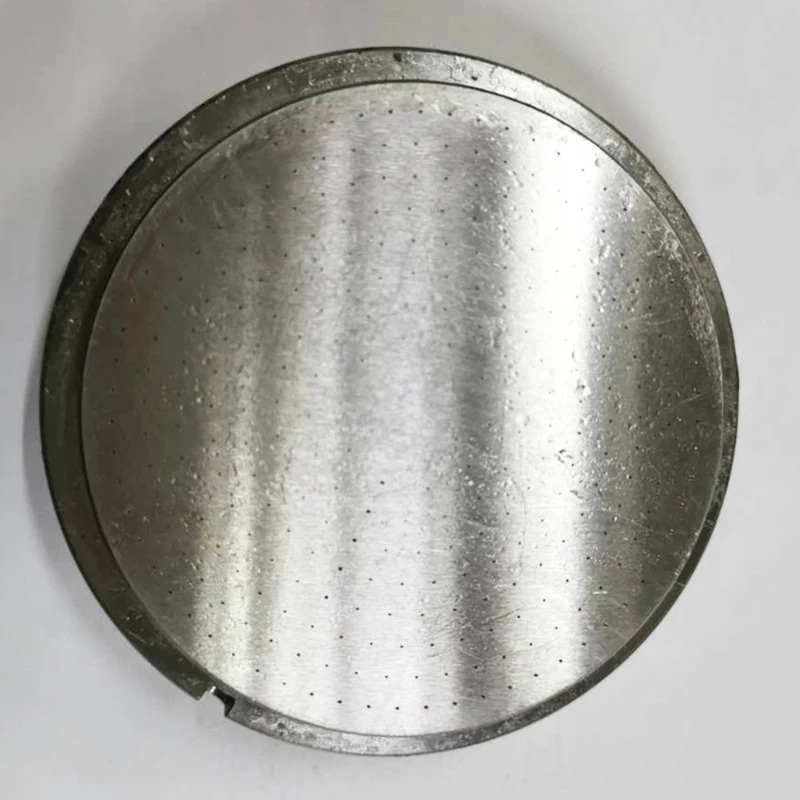

Penggerudian mikro laser Sanluo Precision digunakan dalam pelbagai senario, seperti lubang penyejukan filem bilah turbin enjin, dengan diameter lubang φ0.3-1mm, sudut kecenderungan 15°-30°, dan beribu-ribu lubang; susunan lubang penyejuk peluh tiub nyalaan kebuk pembakaran, dengan diameter lubang 0.2-0.5mm dan pic lubang 1-3mm. Melalui lubang substrat seramik untuk pembungkusan elektronik, dengan diameter lubang 50-300μm, logam melalui lubang; lubang mikro substrat IC, dengan diameter φ20-100μm dan nisbah diameter kedalaman 15:1. Lubang sisi kateter peranti perubatan, dengan diameter lubang 100-500μm untuk pelepasan dadah; lubang membran dialisis, dengan diameter lubang 10-50μm dan pengedaran seragam. Lubang mikro skrin penapis keluli tahan karat untuk peranti penapis, dengan diameter lubang φ20-200μm dan ketumpatan lubang 10-100 pcs/cm². Sanluo Precision telah menyediakan perkhidmatan pemesinan sinar laser tersuai untuk AVIC, Foxconn, Medtronic dan perusahaan lain, dengan volum penggerudian tahunan melebihi 100 juta lubang, kualiti yang stabil dan ketepatan yang boleh dipercayai.

Parameter Teknikal Peralatan Penggerudian Mikro Laser

Kategori Parameter	Butiran Parameter
Model peralatan	Peralatan pemprosesan lubang mikro stesen dua stesen laser ultrafast 40P MiDril
Kedudukan teras	Pemprosesan lubang mikro selari dua stesen yang cekap dan berketepatan tinggi
Bilangan paksi dan stesen	Pelbagai paksi, gelendong berganda, pemprosesan selari dua stesen
Pukulan (X1 /Y1 /Z1)	400 mm / 400 mm / 450 mm
Julat membuat lubang	Φ0.005mm ~ Φ1.5 mm (julat membuat lubang model baharu ialah Φ0.0025mm~Φ2.5mm)
Ketepatan kunci	Ketepatan diameter lubang ±0.001mm, nisbah diameter kedalaman ≥15:1
Kualiti permukaan	Kekasaran permukaan Ra 0.4 (Nota: Ra0.2μm untuk model baharu)
Teknologi teras	Teknologi pemisahan rasuk berbilang saluran merealisasikan pemisahan pancaran laser femtosaat berkuasa tinggi dan pemprosesan tak segerak; modul pengimbasan rasuk bebas menyokong pemprosesan struktur mikro kompleks permukaan melengkung
Kelebihan teras	Kecekapan komprehensif dipertingkatkan lebih daripada 70%, sesuai untuk pemprosesan lubang filem dan muncung bahan api berkualiti tinggi, ketepatan dan cekap.
Aplikasi biasa	Bahagian penggerudian mikro laser ketepatan, dsb

Kategori Parameter	Butiran Parameter
Model peralatan	DS 5 paksi femtosaat berbentuk khas peralatan membentuk lubang mikro (model khusus/)
Kedudukan teras	Pemprosesan ketepatan kerosakan bukan haba bagi bahan baharu yang kompleks (seperti komposit matriks seramik)
Bilangan paksi	5-paksi
Parameter laser	Laser femtosaat dengan lebar nadi sekecil 80fs, diameter titik fokus hanya φ5μm
Ketepatan kunci	Sisihan kedudukan lubang pemprosesan dikawal secara stabil dalam ±2μm
Fungsi pintar	Dilengkapi dengan fungsi "pampasan pintar", yang secara automatik boleh mengesan pekali pengembangan haba bahan dan melaraskan laluan pemprosesan dalam masa nyata sebelum pemprosesan
Kelebihan teras	Zon terjejas haba yang sangat kecil, mampu memproses komposit matriks seramik tanpa retak; pelarasan pintar memastikan ketepatan yang tinggi
Aplikasi biasa	Bahagian penggerudian mikro laser ketepatan, dsb
