Penggerudian Lubang Mikro

Sanluo Precision ialah pengeluar dan pembekal utama penggerudian lubang mikro di China, dengan pengumpulan teknikal selama 18 tahun dalam bidang pemesinan CNC mikro, menyediakan pelanggan dengan perkhidmatan pemesinan mikro CNC berketepatan tinggi. Kami menawarkan perkhidmatan pemesinan mikro CNC tersuai profesional untuk acuan ketepatan, peranti elektronik, peralatan perubatan, bahagian aeroangkasa dan industri lain, menyokong penyesuaian bahagian yang kompleks dan sukar. Kami menyedari penggerudian ketepatan lubang kecil peringkat mikron, lubang dalam, lubang condong dan lubang silang, memenuhi sepenuhnya keperluan ketat pembuatan mewah untuk penggerudian lubang mikro.

Hantar Pertanyaan

Penerangan Produk

Teknologi Pemesinan CNC Mikro

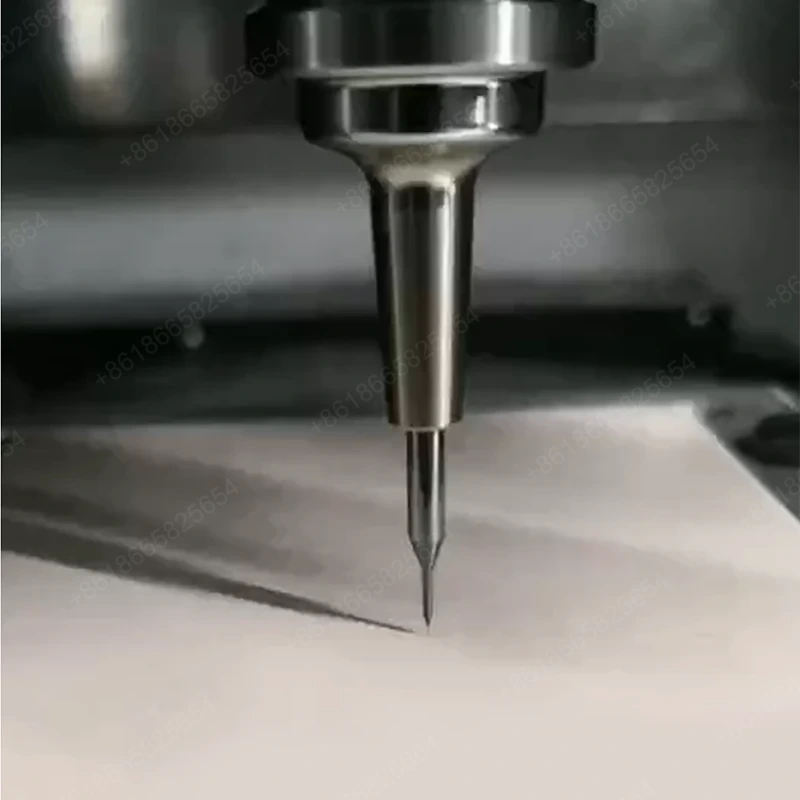

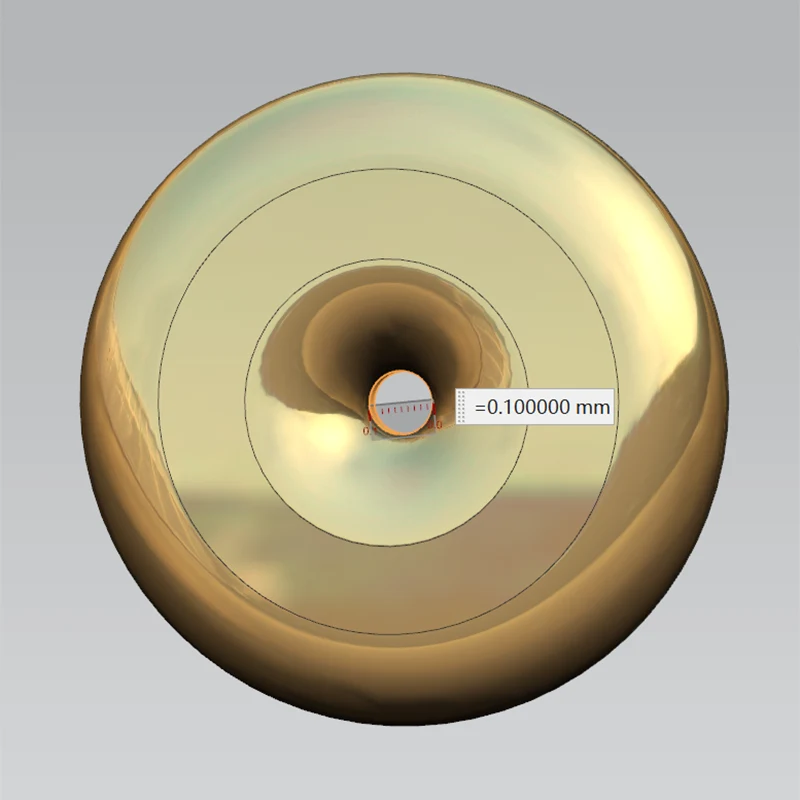

Penggerudian lubang mikro kami menggunakan bit gerudi mikro untuk menggerudi lubang pada kelajuan tinggi. Diameter mata gerudi ialah φ0.01-2mm, dan gerudi pintal, gerudi bergalur lurus dan gerudi pistol semuanya tersedia, diperbuat daripada karbida bersimen atau keluli berkelajuan tinggi. Ketepatan penggerudian: diameter lubang ±0.005-0.02mm, kedudukan lubang ±0.01mm, keserenjangan 0.01mm, kebulatan 0.005mm. Nisbah diameter kedalaman maksimum untuk penggerudian lubang dalam ialah 20:1, menggunakan gerudi pistol dengan penyejukan dalaman untuk penyingkiran cip. Kelajuan putaran ialah 5000-50000rpm, dan tekanan penyejuk ialah 0.5-2MPa.

Ketepatan Stesen

Ketepatan dimensi	OD	ID	T（C）	DP	SW
unit:±/mm	0.001	0.001	0.001	0.001	0.001
Ketepatan geometri	Kebulatan	Keserasian	Kelurusan	silinder	simetri
unit:±/mm	0.001	0.002	0.001	0.002	0.002
Kapasiti pengeluaran	1~999999 pcs	1~999999 pcs	1~999999 pcs	1~999999 pcs	1~999999 pcs
Kitaran pengeluaran	3-20 hari	3-20 hari	3-20 hari	3-20 hari	3-20 hari

Kapasiti Pemesinan Penggerudian

Kilang pemprosesan Sanluo Precision mempunyai kapasiti penggerudian lubang mikro yang komprehensif: lubang mikro standard (diameter φ0.1-2mm, kedalaman ≤30mm, nisbah kedalaman-diameter ≤15:1, ketepatan kedudukan lubang ±0.01mm), lubang mikro dalam (kedalaman ≤60mm, nisbah kedalaman-diameter ≤2:1. 0.05mm/100mm), lubang buta (ketepatan kedalaman ±0.05mm, kekasaran bawah lubang Ra≤1.6μm), melalui lubang (bebas burr, dinding lubang Ra0.8-1.6μm), lubang condong (sudut kecondongan 15°-75°), lubang titik rentas (0.mmoles) ±0. ketepatan ±0.01mm, ketekalan <0.005mm).

Pengoptimuman Teknologi Proses Khas

Sebagai pengilang profesional penggerudian lubang mikro, kami telah memperhalusi dan mengoptimumkan proses: pemilihan bit gerudi (gerudi bergalur lurus untuk diameter lubang φ<0.5mm untuk mengelakkan pecah, gerudi pintal untuk φ0.5-2mm untuk meningkatkan kecekapan, gerudi pistol untuk lubang dalam dengan penyejukan yang kuat), proses lubang perintis (meningkatkan ketepatan masa penggerudian masa cip (0.5) diameter semula setiap lapisan (0.5) penyingkiran (menarik balik alat setiap 1-3mm penggerudian untuk mengelakkan tersumbat), pemeriksaan hujung gerudi (penggantian tepat pada masanya hujung gerudi haus), dan chamfering selepas penggerudian (C0.1-0.3mm untuk mengeluarkan burr).

Medan Aplikasi Luas

Penggerudian lubang mikro digunakan dalam acuan ketepatan (lubang pin ejektor φ0.5-3mm, kedalaman 150mm, nisbah diameter kedalaman ≥30:1; lubang penyejukan dengan lubang condong 30°-45° menembusi bahagian dalam), peranti elektronik (lubang PCB φ0.2-1mm lubang ± 1mm, lubang lubang ± 1mm lubang PCB; orifis tanpa serpihan), peralatan perubatan (lubang sisi kateter φ0.3-1mm untuk penghantaran ubat; lubang panduan kuku tulang φ1.5-3mm untuk implantasi panduan), dan bahagian aeroangkasa (lubang penyejuk bilah φ0.5-1.5mm, sudut kecondongan 20°-40°; muncung bahan api φ2-0.φ8). Sanluo Precision telah secara langsung atau tidak langsung menyediakan perkhidmatan pemesinan CNC mikro tersuai untuk perusahaan seperti BYD, Foxconn, Johnson & Johnson, Medtronic, dsb., dengan volum penggerudian tahunan lebih daripada 4 juta lubang, menampilkan kualiti yang stabil dan boleh dipercayai.

Parameter Teknikal

Kategori Parameter	Butiran Parameter
Model peralatan	Kastie-WK
Kedudukan Teras	Penggerudian lubang mikro berketepatan tinggi
Bilangan Kapak	Maklumat tiada
Ketepatan Utama	Ulang ketepatan kedudukan ±0.5μm
Sistem Pemacu	Paksi X menggunakan pemacu motor linear dengan tindak balas pantas; Paksi Y/Z menggunakan skru bola berketepatan tinggi dengan kawalan gelung tertutup penuh pengekod grid magnet
Sistem Spindle	Mengguna pakai gelendong elektrik berkelajuan tinggi Jerman SycoTec, menampilkan kelajuan tinggi, ketepatan tinggi dan tork yang besar
Kapasiti Pemesinan	Menyokong julat diameter lubang 0.015 - 10 mm
Struktur Katil	Tapak marmar dengan kestabilan yang baik
Kedudukan Visual	Dilengkapi dengan kamera 5 megapiksel, ketepatan kedudukan sehingga 1μm
Kelebihan Teras	Struktur padat, operasi yang stabil; kerja berbilang stesen, kecekapan pemesinan yang tinggi
Aplikasi Biasa	bahagian penggerudian lubang mikro ketepatan, dsb

Kategori Parameter	Butiran Parameter
Model peralatan	(Mesin Penggerudian CNC berkelajuan tinggi 4 paksi)
Kedudukan Teras	Penggerudian lubang mikro berbilang sudut dan berkecekapan tinggi
Bilangan Kapak	4 paksi (termasuk paksi A berputar automatik 360°)
Sistem Spindle	Spindle berkelajuan tinggi dengan kelajuan boleh laras 3000 - 60,000 rpm
Ketepatan Utama	Alat mesin ketepatan kedudukan ulangan 0.001 - 0.002 mm; tahap ketepatan larian gelendong (0.0001-0.0002 mm)
Sistem Penyejukan	Dilengkapi dengan sistem peredaran penyejukan dalaman untuk memastikan gelendong tidak terlalu panas dan melindungi bit gerudi mikro
Sistem CNC	Menyokong mengimport lukisan CAD untuk menjana program secara automatik tanpa pengaturcaraan
Kelebihan Teras	Mampu merealisasikan penggerudian berbilang sudut berputar automatik 360°; automasi tinggi dan operasi mudah
Aplikasi Biasa	penggerudian lubang mikro tiub bulat atau bahan kerja polihedral yang diperbuat daripada keluli tahan karat, aluminium, besi, tembaga, plastik dan bahan lain

Kategori Parameter	Butiran Parameter
Model peralatan	Pusat Pemesinan Siri HX-1680
Kedudukan Teras	Menyasarkan keperluan pemesinan lubang mikro berketepatan tinggi bagi peralatan perubatan, seperti bahagian sendi instrumen pembedahan
Sistem Spindle	Spindle elektrik berketepatan tinggi dengan radial runout ≤0.001mm, dilengkapi dengan alat eksklusif untuk penggerudian lubang mikro
Teknologi Kawalan	Digabungkan dengan teknologi kawalan gelung tertutup, ia boleh memantau perubahan dimensi masa nyata semasa penggerudian dan mengimbangi kehausan alatan secara automatik
Kapasiti Pemesinan	Mampu memesin lubang berketepatan tinggi dengan diameter φ3mm, keperluan toleransi diameter lubang gred H5, dan ralat keserasian lubang ≤0.005mm
Penyesuaian Automasi	Menyokong lekapan tersuai untuk menyesuaikan diri dengan keperluan pemesinan bahan kerja dengan struktur berbeza
Aplikasi Biasa	bahagian penggerudian lubang mikro ketepatan, dsb

Kategori Parameter	Butiran Parameter
Model peralatan	CNC-430AC
Kedudukan Teras	CNC 4 paksi automatik sepenuhnya, sesuai untuk pemesinan lubang mikro semikonduktor, seramik dan bahan lain
Bilangan Kapak dan Lejang	CNC 4 paksi; Lejang paksi X/Y 400x300mm; Lejang paksi Z 250mm
Ketepatan Utama	Ketepatan kedudukan paksi X/Y 0.005mm; ulangan ketepatan kedudukan ±0.0005mm
Kawal dan Pandu	Sistem CNC Advantech Taiwan; Paksi X/Y menggunakan motor linear servo AC
Kesan Pemesinan	Kekasaran permukaan Ra 0.6μm
Konfigurasi Ciri	Menggunakan air ternyahion sebagai bendalir kerja; dilengkapi dengan bekalan kuasa bukan elektrolitik untuk mengelakkan pengoksidaan bahan kerja
Aplikasi Biasa	bahagian penggerudian lubang mikro ketepatan, dsb
